D-4 trong van an toàn là gì?

D-4 có nghĩa là gì trong một Van an toàn - Câu trả lời trực tiếp

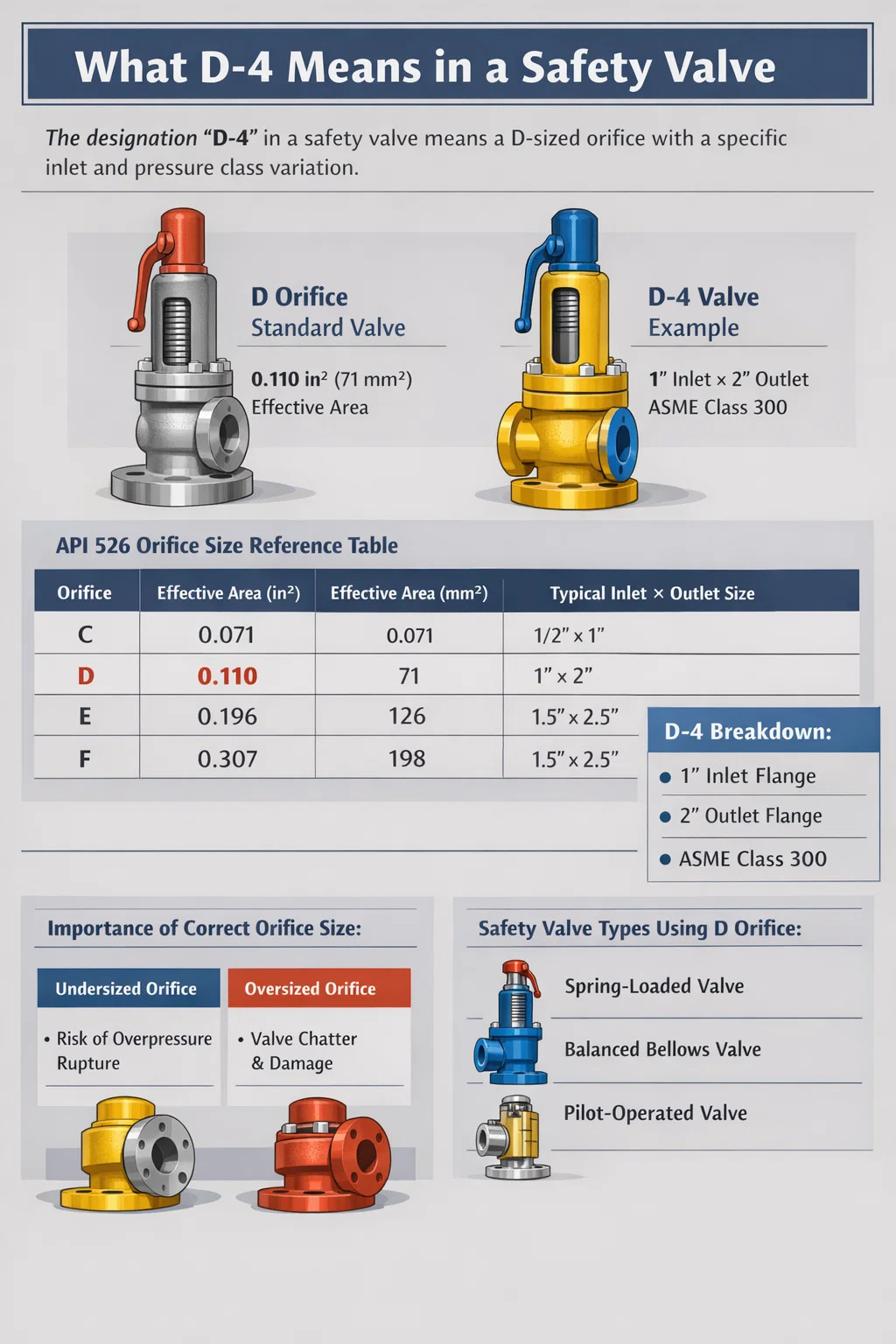

Trong bối cảnh của một van an toàn, D-4 đề cập đến ký hiệu lỗ cụ thể được xác định theo tiêu chuẩn ASME (Hiệp hội kỹ sư cơ khí Hoa Kỳ) , đặc biệt là theo ASME Phần I và Phần VIII, và được tiếp tục áp dụng bởi Tiêu chuẩn API 526. Chữ cái "D" xác định loại kích thước lỗ, trong khi hậu tố "-4" — được sử dụng trong một số quy ước đặt tên do nhà sản xuất hoặc tham chiếu API nhất định — có thể chỉ ra một biến thể hoặc loại phụ trong lớp lỗ đó, đôi khi phản ánh đường kính lỗ tựa, ghép nối kích thước đầu vào hoặc một biến thể mô hình dành riêng cho nhà sản xuất trong phạm vi lỗ D.

Lỗ D tiêu chuẩn trong API 526 có diện tích dòng chảy hiệu quả là 0,110 inch vuông (71 mm²) . Nó nằm giữa lỗ C nhỏ hơn (0,071 in 2) và lỗ E lớn hơn (0,196 in 2), khiến nó trở thành một trong những kích thước lỗ được chỉ định phổ biến nhất cho các ứng dụng dòng chảy vừa phải trong các ngành công nghiệp chế biến và hóa dầu. Khi nhà sản xuất thêm "-4" vào ký hiệu này, nó thường biểu thị kích thước mặt bích đầu vào cụ thể hoặc biến thể cấp áp suất - ví dụ: thân lỗ D có đầu vào 1 inch và đầu ra 2 inch (cấu hình 1 × 2) được xếp hạng cho một loại áp suất ASME cụ thể.

Hiểu chỉ định này là rất quan trọng khi lựa chọn, mua hoặc thay thế van giảm áp (PRV) hoặc van giảm áp an toàn (SRV), vì kích thước lỗ không chính xác ảnh hưởng trực tiếp đến khả năng giảm áp suất của van đủ nhanh để bảo vệ thiết bị khỏi các sự kiện quá áp.

Giải thích hệ thống chỉ định lỗ ASME và API

Để hiểu đầy đủ ý nghĩa của D-4, bạn cần hiểu cách thức hoạt động của các chỉ định lỗ trong ngành van an toàn. Khung tiêu chuẩn hóa ASME và API gán các chữ cái theo thứ tự bảng chữ cái cho các khu vực dòng chảy lỗ được tiêu chuẩn hóa. Các chữ cái này chạy từ D đến T (với một số chữ cái bị bỏ qua), mỗi chữ cái thể hiện diện tích dòng chảy hiệu quả lớn dần.

Tiêu chuẩn API 526 - có tiêu đề "Van giảm áp bằng thép mặt bích" - là tài liệu chính chi phối kích thước lỗ và cấu hình van cho van an toàn có mặt bích được sử dụng trong các nhà máy lọc dầu và các ngành công nghiệp liên quan. Tiêu chuẩn thiết lập diện tích lỗ, kích thước thân, xếp hạng áp suất và yêu cầu vật liệu. Mọi nhà sản xuất van an toàn lớn — bao gồm Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco và Neles — đều thiết kế các dòng sản phẩm của họ xung quanh các chỉ định lỗ API 526 này để đảm bảo khả năng thay thế lẫn nhau.

Bảng tham chiếu kích thước lỗ API 526 tiêu chuẩn

Hậu tố số (chẳng hạn như "-4") đôi khi theo sau chữ cái lỗ trong danh mục của nhà sản xuất không bắt nguồn từ chính API 526. Thay vào đó, nó phản ánh mã hóa cụ thể của nhà sản xuất đối với cấp áp suất, xếp hạng mặt bích đầu vào/đầu ra hoặc tạo mô hình. Ví dụ: một số nhà sản xuất sử dụng hậu tố để chỉ ra rằng thân van được xếp hạng theo mặt bích ASME Class 300 thay vì Class 150 - một sự khác biệt rất quan trọng ở áp suất vận hành cao hơn. Những người khác sử dụng nó để phân biệt van an toàn thông thường với hộp xếp cân bằng hoặc phiên bản do phi công vận hành trong cùng một họ lỗ.

Kích thước lỗ ảnh hưởng trực tiếp đến hiệu suất của van an toàn như thế nào

Lỗ là thành phần xác định hiệu suất duy nhất bên trong van an toàn. Đây là điểm hẹp nhất mà chất lỏng xả phải đi qua và diện tích của nó quyết định tốc độ dòng chảy tối đa mà van có thể xả ở một chênh lệch áp suất nhất định. Chọn sai lỗ - dù quá nhỏ hay lớn không cần thiết - đều gây ra hậu quả nghiêm trọng về vận hành và an toàn.

Lỗ nhỏ: Rủi ro quá áp

Nếu lỗ quá nhỏ so với khả năng xả cần thiết, van an toàn không thể xả chất lỏng đủ nhanh khi xảy ra hiện tượng quá áp. Áp suất hệ thống sẽ tiếp tục tăng vượt quá giới hạn tích lũy cho phép. Theo ASME Phần VIII, mức tích lũy tối đa cho phép đối với một van giảm áp duy nhất bảo vệ bình áp suất là 10% trên áp suất làm việc tối đa cho phép (MAWP) đối với các trường hợp không cháy và 21% đối với các trường hợp cháy. Nếu lỗ của van không thể xử lý dòng chảy cần thiết trong dải tích lũy đó, bình có nguy cơ bị vỡ, có thể dẫn đến thảm họa - giải phóng chất lỏng độc hại, dễ cháy hoặc áp suất cao vào môi trường.

Lỗ quá khổ: Nhí nhảnh và bất ổn

Một lỗ lớn hơn đáng kể so với mức cần thiết sẽ gây ra một vấn đề khác nhưng không kém phần nghiêm trọng: tiếng kêu. Khi áp suất vận hành gần với áp suất cài đặt nhưng lưu lượng yêu cầu nhỏ hơn nhiều so với công suất định mức của van, van sẽ mở ra trong thời gian ngắn, giải phóng một lượng chất lỏng nhỏ, mất lực nâng đĩa, đóng nhanh và ngay lập tức mở lại theo chu kỳ. Tiếng đập nhanh này - đôi khi xảy ra hàng chục lần mỗi phút - nhanh chóng làm mòn đế van và đĩa. Van an toàn kêu lạch cạch có thể bị phá hủy trong vòng vài giờ và nó sẽ bị rò rỉ liên tục khi bề mặt ghế ngồi bị hư hỏng. Kích thước lỗ D đặc biệt phù hợp khi khả năng xả cần thiết được tính toán nằm trong phạm vi của nó - không chỉ đơn giản vì đây là kích thước thông thường.

Công thức lưu lượng cho van an toàn

Đối với dịch vụ khí và hơi, diện tích lỗ yêu cầu được tính bằng công thức ASME/API sau:

• A = W / (C × K × P₁ × √(M / T × Z))
• Trong đó A = diện tích xả hiệu quả yêu cầu (in²)
• W = công suất xả cần thiết (lb/giờ)
• C = hằng số khí dựa trên tỷ lệ nhiệt dung riêng
• K = hệ số xả (thường là 0,975 đối với van được chứng nhận)
• P₁ = giảm áp suất tính bằng psia (áp suất đặt × 1,1 14,7 cho mức tích lũy 10%)
• M = trọng lượng phân tử của khí, T = nhiệt độ tuyệt đối (°R), Z = hệ số nén

Sau khi tính toán được diện tích yêu cầu, kỹ sư sẽ chọn kích thước lỗ API tiêu chuẩn tiếp theo bằng hoặc lớn hơn diện tích được tính toán. Nếu phép tính mang lại diện tích yêu cầu là 0,095 inch vuông thì lỗ D (0,110 inch vuông) sẽ là lựa chọn chính xác. Nếu tính toán cho kết quả 0,115 in2 thì lỗ D không đủ và phải chọn lỗ E (0,196 in2).

Các loại van an toàn sử dụng lỗ D

Ký hiệu lỗ D áp dụng cho nhiều loại van an toàn, mỗi loại được thiết kế cho các điều kiện sử dụng khác nhau. Hiểu loại van nào phù hợp cho ứng dụng của bạn cũng quan trọng như việc chọn kích thước lỗ chính xác.

Van an toàn tải lò xo thông thường

Là thiết kế được sử dụng rộng rãi nhất, các van này dựa vào lò xo để giữ đĩa dựa vào ghế cho đến khi áp suất hệ thống buộc đĩa mở ra. Van an toàn thông thường có lỗ D thường được chỉ định cho dịch vụ hơi nước trên nồi hơi, hệ thống khí nén và thiết bị xử lý khí có áp suất ngược tương đối ổn định (dưới 10% áp suất cài đặt). Lực lò xo được hiệu chỉnh theo áp suất đã đặt; khi áp suất đầu vào đạt đến điểm đặt, đĩa nâng lên và chất lỏng chảy qua lỗ D. Emerson Crosby Series 900 và Farris 2600 Series là những ví dụ nổi tiếng được sản xuất với cấu hình lỗ D.

Van an toàn ống thổi cân bằng

Các van này kết hợp một cụm ống thổi cách ly lò xo với phía đầu ra, làm cho áp suất cài đặt không phụ thuộc vào áp suất ngược. Van ống xếp cân bằng lỗ D thích hợp khi áp suất ngược tích hợp hoặc chồng lên nhau vượt quá 10% áp suất cài đặt - ví dụ, trong các đầu đốt có nhiều van xả vào một đầu nối chung. Nếu không có ống thổi, áp suất ngược thay đổi sẽ làm cho điểm đặt bị lệch, có khả năng ngăn van mở ở áp suất chính xác hoặc khiến van mở sớm.

Van giảm áp vận hành bằng thí điểm

Van vận hành bằng thí điểm sử dụng van thí điểm nhỏ để cảm nhận áp suất hệ thống và điều khiển van chính lớn hơn. Chúng có thể hoạt động với tốc độ lên tới 98% áp suất cài đặt không rò rỉ - so với khoảng 90–92% đối với van lò xo - khiến chúng trở nên lý tưởng cho các hệ thống hoạt động gần với giới hạn thiết kế của chúng. Kích thước lỗ D ít phổ biến hơn trong các van vận hành thí điểm vì những thiết kế này thường được ưu tiên cho các ứng dụng dòng chảy lớn hơn, nhưng chúng có sẵn cho các ứng dụng yêu cầu ngắt chặt chẽ kết hợp với điều khiển áp suất cài đặt chính xác trong dòng chảy nhỏ hơn.

Ứng dụng van an toàn Orifice trong công nghiệp

Lỗ D là một trong những lỗ van an toàn có mặt bích nhỏ nhất trong tiêu chuẩn API 526, định vị nó cho các hốc ứng dụng cụ thể nơi yêu cầu về lưu lượng ở mức vừa phải nhưng độ tin cậy và việc tuân thủ mã là không thể thương lượng.

• Trống hơi nồi hơi: Nồi hơi gói nhỏ sản xuất hơi nước ở áp suất từ 15 đến 250 psig thường sử dụng van an toàn lỗ D. Ở những áp suất này và công suất hơi điển hình của nồi hơi là 2.000–10.000 lb/giờ, lỗ D cung cấp đủ công suất xả mà không cần yêu cầu quá cao về thông số kỹ thuật.
• Bộ trao đổi nhiệt: Bộ trao đổi nhiệt dạng vỏ và ống trong các nhà máy hóa chất thường yêu cầu bảo vệ giảm nhiệt. Lỗ D rất phù hợp cho các tình huống giảm nhiệt chất lỏng trong đó lưu lượng yêu cầu nhỏ nhưng cần có van mặt bích được chứng nhận để tuân thủ mã theo ASME Phần VIII.
• Hệ thống khí nén: Máy thu và đầu phân phối máy nén khí trong các cơ sở công nghiệp có áp suất vận hành từ 100 đến 300 psig thường chỉ định van an toàn lỗ D do yêu cầu lưu lượng vừa phải so với thể tích bình.
• Thiết bị xử lý khí: Máy phân tách, máy lọc và trống chớp trong hoạt động dầu khí thượng nguồn có thể yêu cầu van giảm áp lỗ D khi tốc độ dòng khí ở điều kiện giảm áp nằm trong phạm vi công suất 0,110 in².
• Tàu chế biến dược phẩm và thực phẩm: Lò phản ứng nhỏ và bể chứa trong các ngành công nghiệp này thường hoạt động với yêu cầu vệ sinh nghiêm ngặt kết hợp với giới hạn áp suất vừa phải, khiến lỗ D trở thành lựa chọn van an toàn có mặt bích thích hợp.

Giải thích cụ thể của nhà sản xuất về D-4 trong Van an toàn

Mặc dù API 526 tiêu chuẩn hóa chữ cái lỗ nhưng hậu tố số sẽ khác nhau tùy theo nhà sản xuất. Đây là cách một số nhà sản xuất van an toàn lớn sử dụng hậu tố số cùng với ký hiệu lỗ D:

Crosby (Emerson)

Dòng JOS-E và JBS-E của Crosby sử dụng ký tự lỗ API trong chuỗi số kiểu máy. Một van được đặt hàng theo cấu hình "1-D-2" chỉ định đầu vào 1 inch, lỗ D và đầu ra 2 inch. Crosby không sử dụng hậu tố số sau chữ cái lỗ giống như D-4; thay vào đó, các phần tử số đề cập đến kích thước kết nối thân máy trong cấu trúc số kiểu máy của chúng.

Kỹ thuật Farris (Curtiss-Wright)

Farris sử dụng số sê-ri (chẳng hạn như 2600, 2700) kết hợp với ký hiệu lỗ. Mã đặt hàng của chúng bao gồm chữ cái lỗ tiết lưu riêng biệt với hậu tố sê-ri, nhưng một số tài liệu tham khảo các mã kết hợp trong đó số theo sau chữ cái lỗ tiết lộ trường hợp lò xo hoặc nhóm cài đặt phạm vi áp suất. Trong ngữ cảnh này, "D4" có thể tham chiếu van lỗ D được cấu hình cho nhóm lò xo cụ thể số 4.

Leser

Leser, một nhà sản xuất của Đức có sự hiện diện mạnh mẽ trên toàn cầu, sử dụng các chữ cái lỗ API trong dòng van mặt bích của họ (Loại 441, 459, 526) nhưng cấu trúc mã mẫu đầy đủ của họ khác nhau. Số hậu tố trong hệ thống của họ thường tương ứng với nhóm vật liệu thân hoặc loại áp suất - ví dụ: mặt bích Loại 150 so với Loại 300. Ký hiệu "D-4" trong tài liệu của Leser sẽ yêu cầu tham chiếu chéo danh mục sản phẩm cụ thể của họ để xác nhận xem "-4" có đề cập đến nhóm vật liệu, cấp áp suất hay cấu hình dịch vụ hay không.

Spirax Sarco

Spirax Sarco tập trung chủ yếu vào các ứng dụng hơi nước và nước ngưng. Van an toàn có mặt bích dành cho dịch vụ hơi nước của họ sử dụng ký hiệu lỗ API trong một số dòng sản phẩm nhất định, với bộ điều chỉnh số cho biết mức áp suất hoặc cấu hình cắt. Khi xem xét bất kỳ tài liệu nào của Spirax Sarco có tham chiếu D-4, "-4" rất có thể biểu thị khung phạm vi áp suất được đặt cụ thể trong kích thước thân lỗ D.

Điểm mấu chốt là: luôn tham khảo bảng dữ liệu hoặc hướng dẫn đặt hàng của nhà sản xuất cụ thể khi bạn gặp ký hiệu như D-4. Thư API tiêu chuẩn hóa khu vực luồng. Hậu tố số là độc quyền và khác nhau giữa các nhà sản xuất. Việc đặt hàng van an toàn chỉ dựa trên mã mà không xác minh ý nghĩa cụ thể của nhà sản xuất có thể dẫn đến việc nhận được van có cấp áp suất, vật liệu trang trí hoặc cấu hình không chính xác cho ứng dụng của bạn.

Định cỡ van an toàn: Quy trình từng bước để lựa chọn lỗ D

Kích thước van an toàn phù hợp là một quy trình kỹ thuật chính thức được quản lý bởi mã ASME và API. Quá trình này bao gồm một số bước tuần tự và việc vội vã thực hiện chúng hoặc bỏ qua các bước xác minh là nguyên nhân phổ biến gây ra các vấn đề tại hiện trường.

1. Xác định kịch bản giảm nhẹ: Xác định tình huống quá áp nào chi phối - ổ cắm bị chặn, trường hợp cháy, lỗi tiện ích, lỗi van điều khiển, giãn nở nhiệt hoặc nguyên nhân khác. Mỗi kịch bản tạo ra một tỷ lệ giảm cần thiết khác nhau.
2. Tính toán công suất xả cần thiết: Dựa trên kịch bản quản lý, hãy tính tốc độ dòng khối hoặc tốc độ dòng thể tích của chất lỏng cần xả. Đối với tình huống đầu ra bị chặn trên hệ thống khí đốt, đây thường là tốc độ dòng khí vào tối đa. Đối với trường hợp cháy trên bình chứa chất lỏng, việc tính toán tuân theo công thức đầu vào nhiệt API 521 dựa trên diện tích bề mặt ướt.
3. Xác định điều kiện giảm: Xác định thành phần chất lỏng, nhiệt độ ở điều kiện xả, áp suất đầu vào (áp suất cài đặt cộng với tích lũy áp dụng) và áp suất ngược ở đầu ra. Các tham số này được đưa trực tiếp vào tính toán diện tích lỗ.
4. Tính diện tích lỗ cần thiết: Áp dụng công thức API/ASME thích hợp (các phương trình dịch vụ khí, hơi nước hoặc chất lỏng khác nhau). Điều này mang lại cho bạn diện tích dòng chảy hiệu quả cần thiết tối thiểu tính bằng inch vuông hoặc mm2.
5. Chọn lỗ tiêu chuẩn lớn hơn tiếp theo: So sánh diện tích cần thiết được tính toán với bảng lỗ API 526 và chọn kích thước có sẵn tiếp theo vượt quá yêu cầu. Nếu diện tích tính toán là 0,095 in2 thì lỗ D (0,110 in2) được chọn. Nếu là 0,112 in2, hãy di chuyển lên lỗ E (0,196 in2).
6. Xác minh khả năng tương thích áp suất ngược: Xác nhận rằng loại van đã chọn (thông thường, ống xếp cân bằng hoặc vận hành bằng phi công) phù hợp với mức áp suất ngược dự kiến.
7. Chỉ định cấu hình van đầy đủ: Xác định xếp hạng mặt bích đầu vào và đầu ra (ASME Class 150, 300, 600, v.v.), vật liệu thân và trang trí (thép carbon, thép không gỉ, hợp kim), kiểu nắp (mở hoặc đóng) và bất kỳ yêu cầu đặc biệt nào như ghế mềm hoặc miếng bịt kiểm tra.

Những sai lầm thường gặp khi chỉ định van an toàn lỗ D

Ngay cả những kỹ sư giàu kinh nghiệm cũng mắc lỗi trong quá trình xác định thông số van an toàn. Những sai lầm sau đây xuất hiện nhiều lần trong các cuộc kiểm tra trong ngành và đánh giá sau sự cố liên quan đến lỗ D và các van an toàn lỗ tiêu chuẩn khác.

• Sử dụng công suất định mức thay vì công suất yêu cầu: Bảng dữ liệu van an toàn liệt kê lưu lượng định mức thực tế qua van ở các điều kiện quy định. Các kỹ sư đôi khi khớp con số này với lưu lượng vận hành bình thường của hệ thống thay vì lưu lượng giảm áp cần thiết ở điều kiện quá áp. Kịch bản giảm bớt — không phải điều kiện hoạt động bình thường — sẽ điều khiển công suất cần thiết.
• Bỏ qua áp suất ngược: Việc lắp đặt van an toàn lỗ D có lò xo thông thường trên một đầu góp nơi áp suất ngược thay đổi trong khoảng từ 15% đến 40% áp suất cài đặt sẽ gây ra sự chênh lệch áp suất cài đặt đáng kể. Phải sử dụng ống xếp cân bằng hoặc van vận hành bằng phi công trong các ứng dụng có áp suất ngược cao.
• Diện tích lỗ khó hiểu với đường kính lỗ khoan: Ký hiệu "D" dùng để chỉ diện tích xả hiệu quả, tính đến hệ số xả (Kd). Đường kính lỗ vật lý thực tế lớn hơn diện tích tương đương được tính từ diện tích hiệu quả. Không thay thế các phép đo lỗ khoan vật lý cho diện tích hiệu quả trong tính toán kích thước.
• Thay thế bằng nhà sản xuất khác mà không kiểm tra sự tương đương: Van lỗ D của Nhà sản xuất A và van lỗ D của Nhà sản xuất B có cùng diện tích dòng chảy hiệu quả (0,110 in²), nhưng kích thước vật lý, phạm vi lò xo, tùy chọn vật liệu và hậu tố mô hình số có thể khác nhau. Luôn xác minh với nhà sản xuất trước khi tham khảo chéo số bộ phận.
• Áp suất cài đặt quá gần với áp suất vận hành: Van an toàn thường phải được đặt ít nhất 10% trên áp suất vận hành bình thường để tránh làm hỏng chỗ đun sôi và chỗ ngồi. Van lỗ D được đặt ở áp suất 100 psig trên hệ thống hoạt động thường xuyên ở áp suất 97 psig sẽ khiến mặt ngồi bị mòn nhanh hơn và có thể không được gắn chặt lại sau khi xả.

Yêu cầu bảo trì và kiểm tra đối với Van an toàn lỗ D

Van an toàn lỗ D có kích thước và được lắp đặt phù hợp vẫn cần được bảo trì và kiểm tra thường xuyên để duy trì chức năng và tuân thủ quy tắc. Các yêu cầu về thẩm quyền đối với khoảng thời gian kiểm tra van an toàn có thể khác nhau, nhưng hầu hết các khung pháp lý và phương pháp thực hành tốt nhất trong ngành đều tuân thủ các nguyên tắc sau.

Khoảng thời gian kiểm tra

Ủy ban Thanh tra Nồi hơi và Bình áp lực Quốc gia (NB-23) và hầu hết các khu vực pháp lý của tiểu bang ở Hoa Kỳ yêu cầu van an toàn trên nồi hơi phải được kiểm tra ít nhất hàng năm. Đối với các bình chịu áp lực theo ASME Phần VIII, khoảng thời gian thử nghiệm thường được điều chỉnh bởi chương trình kiểm tra dựa trên rủi ro (RBI) của chủ sở hữu, chương trình này có thể chỉ định khoảng thời gian từ 2–5 năm tùy thuộc vào mức độ nghiêm trọng của dịch vụ và lịch sử van. API 576 - "Kiểm tra thiết bị giảm áp" - cung cấp hướng dẫn chi tiết về khoảng thời gian kiểm tra, phương pháp thử nghiệm và tiêu chí chấp nhận đối với van giảm áp bao gồm cả cấu hình lỗ D.

Thử nghiệm trên băng ghế dự bị so với Thử nghiệm tại chỗ

Van an toàn có thể được kiểm tra tại chỗ bằng cách sử dụng cần nâng kiểm tra (nếu được cung cấp và áp suất hệ thống đủ) hoặc trên băng thử sau khi ngừng sử dụng. Thử nghiệm trên băng ghế sẽ toàn diện hơn và được yêu cầu khi van phải được chứng nhận lại sau khi sửa chữa hoặc khi thử nghiệm tại chỗ không thể xác minh chính xác áp suất đặt. Trong quá trình thử nghiệm trên băng ghế, van an toàn lỗ D phải chịu áp suất đầu vào tăng dần cho đến khi nó mở ra; áp suất cài đặt được xác minh và van được kiểm tra độ kín của mặt tựa sau khi gắn lại.

Các vấn đề bảo trì phổ biến

• Rò rỉ chỗ ngồi: Vấn đề phổ biến nhất được tìm thấy trong quá trình kiểm tra. Nguyên nhân là do quá trình ô nhiễm trên ghế, hư hỏng hoặc ăn mòn. Lỗ D, là một van nhỏ, đặc biệt dễ bị nhiễm bẩn làm tắc nghẽn chỗ ngồi.
• Sự mỏi hoặc ăn mòn của lò xo: Lò xo mất đi độ căng theo thời gian, đặc biệt là trong môi trường có nhiệt độ cao hoặc ăn mòn. Lò xo bị mỏi sẽ khiến áp suất đặt giảm xuống.
• Tắc nghẽn đầu vào: Các mảnh vụn tích tụ ở đầu vào hạn chế dòng chảy qua lỗ D và có thể ngăn van đạt lực nâng tối đa. Màn chắn đầu vào, ở những nơi được sử dụng, phải được làm sạch thường xuyên.
• Tích tụ áp suất ngược đầu ra: Đường ống xả bị tắc một phần làm tăng áp suất ngược và ảnh hưởng đến áp suất cài đặt cũng như khả năng xả của các van an toàn thông thường (không cân bằng).

Tiêu chuẩn quy định quản lý các van an toàn có chỉ định lỗ D

Van an toàn - bao gồm cả những van có ký hiệu lỗ D và D-4 - phải tuân thủ một bộ quy tắc và tiêu chuẩn nhiều lớp. Hiểu những tiêu chuẩn nào áp dụng cho việc lắp đặt cụ thể của bạn là điều cần thiết để tuân thủ pháp luật và vận hành an toàn.

• ASME Phần I: Bao gồm nồi hơi điện. Van an toàn trên nồi hơi phải được chứng nhận ASME và được đóng dấu ký hiệu mã "V", cho biết chúng đã vượt qua bài kiểm tra chứng nhận năng lực tại phòng thử nghiệm được công nhận.
• ASME Phần VIII: Bao gồm các bình chịu áp lực. Van giảm áp phải có tem “UV” đối với van giảm áp hoặc tem “UD” đối với đĩa vỡ. Lỗ D thường được sử dụng trong các ứng dụng Phần VIII.
• Tiêu chuẩn API 526: Thiết lập các tiêu chuẩn về kích thước và vật liệu cho van giảm áp bằng thép có mặt bích được sử dụng trong ngành dầu khí và hóa chất. Xác định diện tích hiệu dụng của lỗ D là 0,110 in2.
• Tiêu chuẩn API 520 (Phần I và II): Cung cấp hướng dẫn định cỡ, lựa chọn và lắp đặt cho các thiết bị giảm áp. Phần I bao gồm thiết kế và kích thước; Phần II bao gồm các yêu cầu lắp đặt bao gồm thiết kế đường ống đầu vào và đầu ra để ngăn ngừa tiếng ồn và áp suất ngược quá mức.
• Tiêu chuẩn API 521: Bao gồm các hệ thống giảm áp và giảm áp, bao gồm cả thiết kế hệ thống đốt và thông hơi. Yêu cầu đọc khi thiết kế hệ thống xả cho van an toàn.
• PED (Chỉ thị về Thiết bị Áp lực) 2014/68/EU: Khuôn khổ tương đương của Châu Âu quản lý các thiết bị giảm áp, bao gồm cả van an toàn được sử dụng ở các nước thành viên EU.
• Bộ luật Thanh tra Ủy ban Quốc gia (NBIC/NB-23): Quản lý việc lắp đặt, kiểm tra và sửa chữa các thiết bị giảm áp tại các khu vực pháp lý đã áp dụng nó, chủ yếu trên khắp Hoa Kỳ và Canada.
