Các loại van an toàn khác nhau là gì?

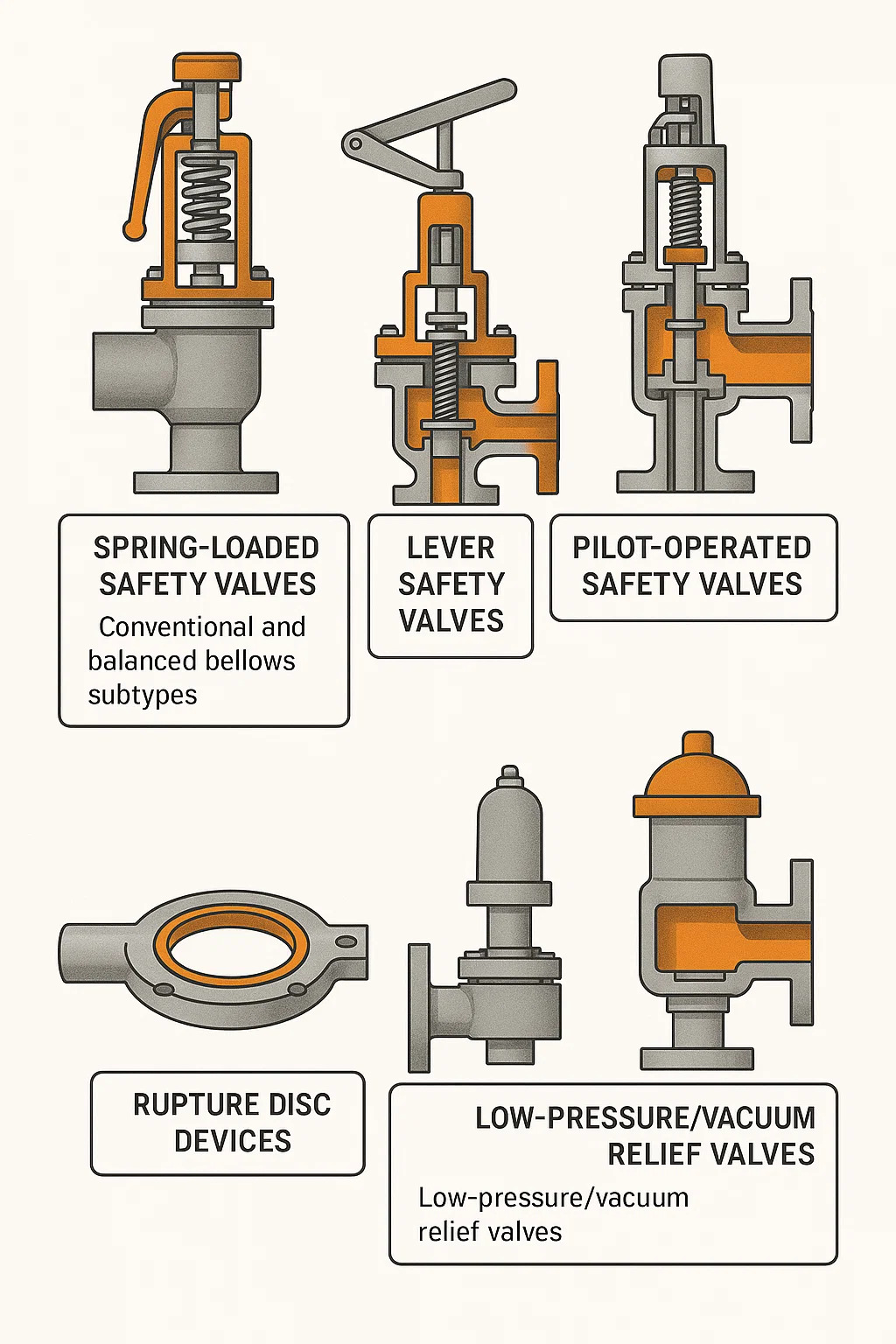

Van an toàn là những thiết bị quan trọng để bảo vệ thiết bị áp lực. Chúng tự động mở khi áp suất vượt quá giới hạn đặt trước, giải phóng môi trường (chẳng hạn như khí hoặc chất lỏng), do đó ngăn ngừa hư hỏng hoặc nguy hiểm cho thiết bị. Dựa trên phương pháp hoạt động và đặc điểm cấu trúc, các loại chính là:

1. Van an toàn chịu tải bằng lò xo

Đây là loại cơ bản và phổ biến nhất, sử dụng lực của lò xo để chống lại áp suất bên trong của hệ thống.
Nguyên lý làm việc: Dưới áp suất vận hành bình thường, lò xo ép chặt đĩa van vào đế van, duy trì độ kín. Khi áp suất hệ thống tăng lên trên lực đặt của lò xo, đĩa van được nâng lên và môi trường bắt đầu xả.
Đặc điểm: Cấu trúc tương đối đơn giản và độ tin cậy cao.
Các tiểu loại:
Thông thường: Áp suất ngược xả ảnh hưởng trực tiếp đến áp suất mở đã đặt.
Hộp xếp cân bằng: Sử dụng hộp xếp để chống lại tác động của áp suất ngược lên áp suất mở van, đảm bảo mở chính xác ngay cả khi áp suất ngược thay đổi.

2. Van an toàn đòn bẩy

Loại van an toàn này sử dụng sự kết hợp giữa đòn bẩy và đối trọng để tạo ra lực đóng.
Nguyên lý làm việc: Một đòn bẩy được nối với đĩa van và một đối trọng di động được treo ở đầu kia của đòn bẩy. Bằng cách điều chỉnh vị trí của đối trọng trên cần gạt, áp suất mở của van có thể được đặt chính xác.
Đặc điểm: Cấu trúc tương đối cồng kềnh, thường được sử dụng trong các thiết bị lớn như nồi hơi, tạo điều kiện thuận lợi cho việc nâng van bằng tay để thoát nước thường xuyên (được gọi là "xả đáy thủ công" hoặc "thông hơi thủ công"). Ít được sử dụng rộng rãi trong ngành công nghiệp hiện đại so với các loại lò xo.

3. Van an toàn vận hành bằng thí điểm

Loại này sử dụng chính áp suất của hệ thống để điều khiển việc đóng mở van, bao gồm một van chính và một thiết bị điều khiển nhỏ (van thí điểm).
Nguyên tắc làm việc: Van điều khiển trước tiên sẽ cảm nhận được áp suất của hệ thống. Khi áp suất đạt giá trị cài đặt, van điều khiển mở ra, giải phóng áp suất ở đỉnh van chính, cho phép áp suất hệ thống đẩy van chính mở và thực hiện xả quy mô lớn.
Tính năng:
Mở chính xác hơn: Áp suất có thể rất gần với điểm đặt trước khi mở.
Lưu lượng xả lớn: Van chính có thể được làm rất lớn.
Thích hợp cho hệ thống áp suất cao: So với van lò xo, chúng có thể được thiết kế nhỏ gọn hơn đồng thời xử lý tốc độ dòng chảy lớn.

4. Thiết bị vỡ đĩa

Nói đúng ra, đây không phải là loại van truyền thống mà là một thiết bị giảm áp dùng một lần.
Nguyên lý làm việc: Nó bao gồm một màng kim loại mỏng đã được hiệu chuẩn trước (hoặc vật liệu phi kim loại) được lắp đặt trên một thùng chứa. Khi áp suất bình chứa đạt đến một giá trị cụ thể, màng sẽ vỡ ngay lập tức, nhanh chóng giải phóng áp suất.
Tính năng:
Tốc độ phản hồi cực nhanh.
Sử dụng một lần: Phải được thay thế sau khi vỡ.
Có thể sử dụng kết hợp với van an toàn: Đĩa chống thủng nằm ở phía đầu vào của van an toàn nhằm bảo vệ van an toàn khỏi bị ăn mòn hoặc ngăn chặn những rò rỉ nhỏ.

5. Van giảm áp suất thấp/chân không

Các van an toàn này được thiết kế đặc biệt để bảo vệ các thùng chứa lớn như bể chứa khỏi bị biến dạng hoặc hư hỏng do áp suất quá cao hoặc **chân không (áp suất bên trong cực thấp)**.
Nguyên tắc làm việc:
Giảm áp: Khi áp suất bên trong vượt quá giá trị cài đặt, van sẽ mở để giải phóng khí bên trong.
Giảm chân không: Khi áp suất bên trong giảm xuống dưới áp suất khí quyển (tạo chân không), van sẽ mở ra để hút không khí bên ngoài vào, cân bằng áp suất bên trong và bên ngoài.
Tính năng: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
